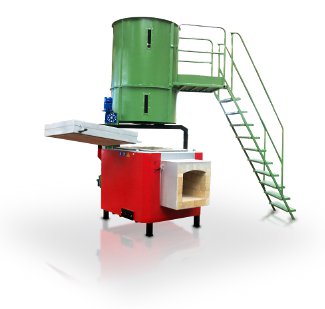

Опис установок AZSD
Принцип роботи: Паливо з бункера, шнековим транспортером подається у камеру піролізу, де відбувається його газифікація і згоряння. Топочні гази через форсунку потрапляють у котел, нагріваючи теплоносій. Основні вузли установки:
Камера піролізу
У формі коробки із жаростійкою футеровкою, з зольником, колосниковими решітками, кришкою, дозатором палива та патрубками для підключення до котла і транспортного шнеку.
Керування
Работою установки керує командоконтролер SH2/E (для AZSD-50 та AZSD-100), SE-4/Ems (для AZSD-180, AZSD-250, AZSD-500) та SE-6/Ems (для AZSD-1000). Процес спалювання здійснюється так, аби втримати на визначеному рівні температуру теплоносія. Стандартно командоконтролер оснащено запобіжниками від переповнення паливом камери спалювання, перевантаження приводів шнеків та перегреву котла. У якості додаткової опції можна підключити модуль SPWT (для контролю рівня води у котлі).
Вузол пожежогасіння
У основу вузла пожежогасіння покладено автономний термоклапан, що подключено до резервуару води. Вузол запобігає появі та просуванню полум’я у транспортному шнеку.
Переваги установок «Hamech» AZSD
- відпрацьована, перевірена конструкція, декілька тисяч працюючих установок у багатьох країнах світу
- просте обслуговування, автоматичне управління
- можливість спалювання вологих деревних відходів
- у комплексі із котлом моделі KWH існує можливість спалювання кускових відходів
- безліч варіантів способу подачі палива: поворотний щит, пружинний або шнековий вузол виїмки
- універсальний приєднувальний патрубок для підключення виїмкового вузла ZWT-S або витратно бункера палива
- можливість комплектування різноманітними (також цілком автоматичними) системами подачі палива
- можливість придбання комплектного оснащення котелень, включаючи «обв’язку» котлів, сховища палива, димові труби і т.д.
- наявність технічної документації на російській мові
- післяпродажева підтримка маркетингового та технічного відділів, на російській мові
Технічні характеристики установок AZSD
Найменування | AZSD-50 | AZSD-100 | AZSD-180 | AZSD-250 | AZSD-500 | AZSD-1000 | |
---|---|---|---|---|---|---|---|
Теплова потужність | [кВт] | 50 | 100 | 180 | 250 | 500 | 1000 |
[ккал/год] | 43000 | 86000 | 154800 | 215000 | 430000 | 860000 | |
Витрати палива(1) | [кг/год] | 22 | 43 | 78 | 108 | 217 | 430 |
[м3/добу] | 2.1 | 4.12 | 7.4 | 10.3 | 20.8 | 41.2 | |
Ємність бункера | [м3] | 0.65/1.5 | 2.3 | 4.4 | |||
Споживання електроенергії | [кВт] | 0.6 | 1.7 | 1.9 | ~4.2 | ||
Напруга електроживлення | [В] | 230/400 | |||||
Житлова площа, що обігрівається | [м2] | 320 | 640 | 1150 | 1600 | 3200 | 6400 |
Температура топочних газів | [°C] | 1000 | |||||
Площа теплообміну у приєднаному котлі | [м2] | 6-8 | 10-12 | 16-22 | 32-36 | 50-56 | 100-120 |
Масса | [кг] | 400/610 | 520/730 | 1820 | 2520 | 3540 | 5000 |
Розмір A (ширина) | [мм] | 2750 | 2900 | 2860 | 3170 | 3380 | 4030 |
Розмір B (довжина) | [мм] | 1780 | 1820 | 3370 | 3615 | 3750 | 3600 |
Розмір C (висота) | [мм] | 1520 | 1580 | 3200 | 3410 | 3670 | 3930 |
|
