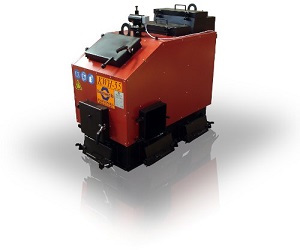

Котел являє собою сталеву, зварну конструкцію. Необхідну поверхню теплообміну забезпечують розташовані всередині котла водяні камери, поверхні бічних стінок, а також димогарні труби, которі є двома останніми ступенями тяги топочних газів.
У топці котла розташована плоска колосникова решітка, виготовлена зі сталевих профілей, всередені котрих протікає вода із системи теплообміну. Похиле встановлення колосникової решітки забезпечує протікання води всередині неї і, крім того, запобігає надмірному осіданню котлового накипу й одночасно дозволяє гравітаційний водообіг, що гарантує добре охолодження котла. Під колосниковою решіткою розташована зольна камера, а над нею вертикальний водозлив.
Доступ у паливну камеру здійснюється через завантажувальні чи предколосникові дверцята.
Доступ у паливну камеру можливий також через бокові люки для підключння систем спалювання AZSD. Конструкція котла забезпечує регуляцію кількості повітря, що надходить у топку, у великому діапазоні. З цією метою використовується відкидний регульований клапан у зольних дверцятах, завдяки чому можна регулювати кількість повітря, що надходить під колосникову решітку. Існує можливість подачі повітря через відкидні предколосникові дверцята, розташовані у торцевій стінці котла.
У задній часині котла під рядом димогарних труб знаходиться осадова камера, доступ до якої забезпечують дверцята. Доступ зверху до димогарних труб можливий після відкривання з’ємних кришок для першого і другого рядів димогарних труб. Димові гази видаляються з котла через боров. Котел працює з природною тягою, що створюється димовідводом і димовою трубою.
Існує можливість застосування димососу з циклонним пилевловлювачем.
Переваги котлів «Hamech» KWH
- відпрацьована, перевірена конструкція, кількасот працюючих установок у багатьох країнах світу
- міцна конструкція, товщина листової сталі елементів від 6 до 12 мм в залежності від потужності котла
- елементи, що контактують із полум’ям, виготовлені із спеціальних сортів сталі, що призначені для роботи при високих температурах
- роздільна конструкція котла (топкова частина + теплообмінник) забезпечує зручне транспортування та монтаж, а також можливість заміни тільки однієї частини котла (у випадку зношування)
- кожен котел проходить випробування під тиском 0,45 МПа
- товстий шар термоізоляції зовнішніх стін котла
- котел жаротрубний – дуже зручна очистка труб
- проста та зручна очистка котла завдяки оптимальному розташуванню дверцят та очисних люків
- стандартне виконання забезпечує приєднання автоматизованої системи спалювання роздробленої деревини моделі AZSD без додаткових робіт
- зведено до мінімуму кількість зварних з’єднань (за рахунок згинання листового металу)
- можливість придбання комплектного оснащення котелень, включаючи «обв’язку» котлів, сховища палива, димові труби і т.д.
- наявність технічної документації на російській мові
- післяпродажева підтримка маркетингового та технічного відділів, на російській мові
Технічні характеристики котлів KWH
Технічні дані | KWH-55 | KWH-110 | KWH-180 | KWH-300 | KWH-600 | KWH-1000 | KWH-1200 | KWH-2000 | |
Номінальна теплова потужність котла | [кВт] | 55 | 110 | 180 | 300 | 600 | 1000 | 1200 | 2000 |
Тип приєднаної системи AZSD | – | AZSD-50 | AZSD-100 | AZSD-180 | AZSD-250 | AZSD-500(1) | AZSD-1000(2) | 2 × AZSD-1000 | |
Номінальна теплова потужність котла з AZSD | [кВт] | 60(3) | 90(4) | 190(5) | 300(3) | 550(5) | 1000(3) | 1200(3) | 2000(6) |
Основное топливо | – | Роздріблена деревина з грануляцією до 30 мм і відносною вологістю 30%-50% | |||||||
Межі регулювання теплової потужності (з AZSD) | [%] | 30 — 100 | |||||||
Площа теплообміну котла | [м2] | 5.5 | 11.5 | 21 | 25 | 49 | 78 | 98 | 174 |
Допустимий тиск води | [МПа] | 0.3 | |||||||
Допустима температура води у котлі | [°C] | 95 | |||||||
Мінімальне зусилля тяги за котлом | [Па] | >23 | >26 | >29 | >35 | >40 | >56 | >59 | >65 |
Средня температура димових газів у борові | [°C] | 200 | 220 | 240 | |||||
Розхід основного палива | [кг/год] | 24.1(3) | 40.57(4) | 55(5) | 118.15(3) | 156(5) | 375.6(3) | 453.6(3) | 783.7(6) |
К.К.Д.(при використанні систем AZSD) не нижче | [%] | >=77.7 | >=78.7 | >=81.9 | |||||
Маса котла з ізоляцією | [кг] | 600 | 1150 | 1750 | 2150 | 3100 | 6250 | 6800 | 14200 |
Об’єм води у котлі | [л] | 180 | 350 | 800 | 1400 | 2100 | 4300 | 4900 | 7800 |
Pозмір A (довжина) |
[мм] | 1665 | 1780 | 2200 | 2619 | 3205 | 3690 | 3910 | 4110 |
Pозмір B (висота) |
[мм] | 1070 | 1475 | 1570 | 1835 | 2050 | 2190 | 2270 | |
Pозмір C (ширина) |
[мм] | 710 | 835 | 1084 | 1310 | 1420 | 1990 | 3100 | |
Pозмір D (довжина камери згоряння) |
[мм] | – | 860 | 1060 | 1205 | 1455 | 1560 | ||
Pозмір E (довжина теплообмінника) |
[мм] | – | 980 | 1130 | 1470 | 1720 | 1940 | 1950 | |
