Акумулюючі баки серії ЕАМ призначені для роботи в системах опалення та холодопостачання. Представляють собою закриті посудини, котрі можуть працювати під надлишковим тиском внутрішньої рідини теплоносія до 0,3 МПа, виготовлені з чорної сталі без внутрішнього покриття.
Термоізоляція зроблена з м’якого пінополіуретану товщиною 100 мм. Обшивка теплоакумулятора виготовлена з штучної шкіри (дермантину). Всі під’єднювальні патрубки мають внутрішню різьбу.
Особлива відмінність буферних ємностей даної серії – всі виходи розміщені по одну сторону. Ця особливість дає можливість поєднувати ємності в каскад, що дуже важливо для досягнення необхідного об’єму теплоносія при неможливості встановлення однієї ємності великих габаритів. Такий спосіб монтажу дозволяє ізолювати їх мінеральною ватою, дерев’яною стружкою, тощо в каркас із гіпсокартону чи іншого матеріалу.

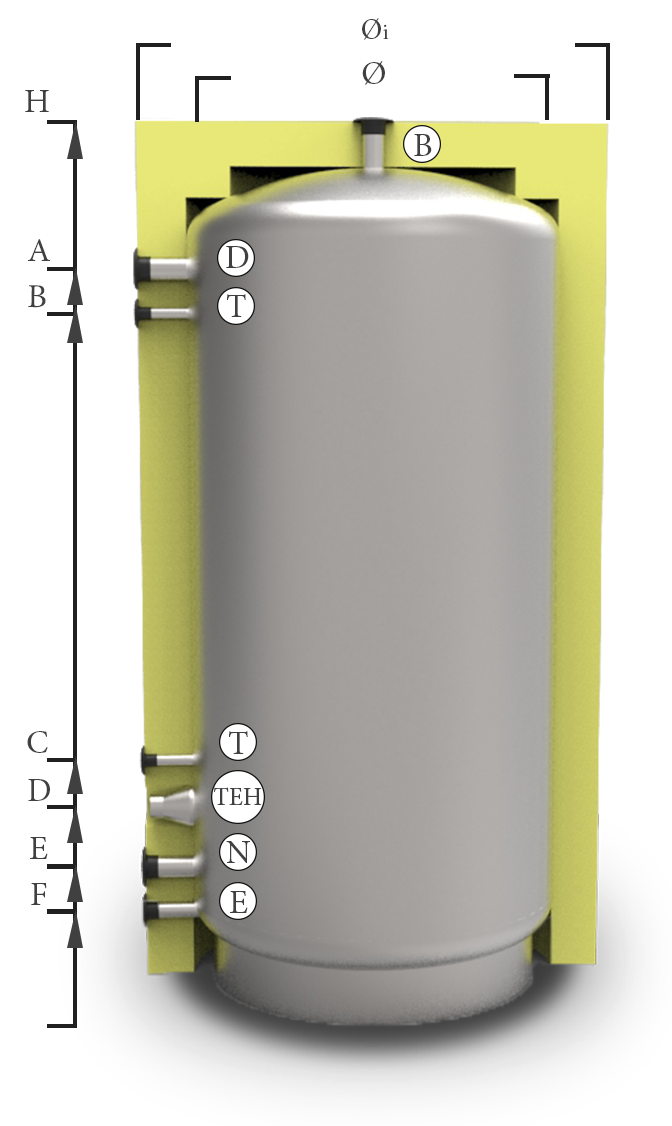

Умовні позначення
Позначення Призначення Ø, дюйм
350…750 1000…1500 2000
В Патрубок розповітрення 6/4 6/4 2
D Верхнє під’єднання до системи 6/4 6/4 2
N Нижнє під’єднання до системи 6/4 6/4 2
ТЕН Патрубок для електронагрівача 6/4 6/4 6/4
Т Патрубок для термометра 1/2 1/2 1/2
Е Патрубок для зливу 1 1 1
Характеристики теплоакумуляторів серії EAM
Модель V, л M, кг Øі, мм Ø, мм H,мм A,мм D,мм B,мм C,мм P,мм E, мм
350 344 80 700 500 1800 1581 1486 451 341 196 100
500 470 100 800 600 1960 1606 1506 471 361 216 120
750 784 130 950 750 2100 1636 1563 501 391 246 150
1000 985 153 1050 850 2030 1656 1556 521 411 266 161
1500 1455 191 1200 1000 2140 1711 1611 576 466 321 225
2000 2155 246 1400 1200 2160 1745 1645 610 500 355 260
Габаритні розміри вказані в Загальних технічних характеристиках акумуляційних баків серії EA
